机载显示与照明光学测试系统
1 机载显示器常温光学测试系统FS-TR系列
2 高低温环境和光照环境下的机载显示器光学测试系统FS-TC系列
● 极端环境适应性:在 - 55℃~70℃宽温范围、10⁻⁵Pa 真空环境下,亮度保持率≥95%,色偏 ΔE≤2,确保低温不黑屏、高温无残影;抗辐射(总剂量≥100krad)下无像素失效,避免关键数据丢失。
● 强光与低光环境适配:面对高空强光(≥100000lux),亮度需≥2000cd/m² 且反射率≤1%,防止眩光;夜间或舱内低光环境,亮度可降至≤1cd/m²,且无余晖残留,避免影响夜视能力。
● 显示精度与稳定性:亮度 / 色度均匀性偏差≤3%,确保数据图表无视觉误导;响应时间≤20ms,动态显示实时参数(如飞行轨迹、舱内压力)无拖影,保障操作同步性。
● 可靠性与耐用性:经 10000 次开关机循环、10-2000Hz 振动测试后,光学参数漂移≤5%,无物理损坏(如玻璃碎裂、膜层脱落),适应频繁起降或发射冲击。

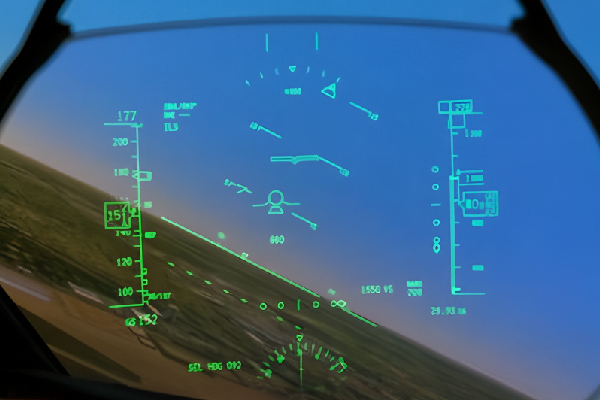

机载 HUD 光学测试系统
● 投射精准度:虚像距离(固定为 5-10 米,匹配高空视距)、畸变率≤0.5%,避免数据错位导致误判;字符 / 图形亮度均匀性偏差≤5%,边缘清晰无模糊。
● 复杂光环境穿透性:在日光直射、云层反射、夜间星光等场景下,虚像对比度≥1000:1,确保数据可见;抗杂光干扰(如发动机尾焰光),无眩光或光斑干扰。
● 多场景适配性:针对不同飞行阶段(起飞、巡航、着陆),自动切换亮度(500-3000cd/m²)与显示模式,适配外界光强变化;头盔式 HUD 需支持水平 ±30°、垂直 ±20° 视角范围,覆盖飞行员自然视野。
● 安全性与兼容性:投射光强不影响夜视镜(NVG)使用(近红外波段强度≤0.1cd/m²);与挡风玻璃光学特性匹配,无重影或反射损耗(透光率损失≤3%)。
机载照明光学测量系统

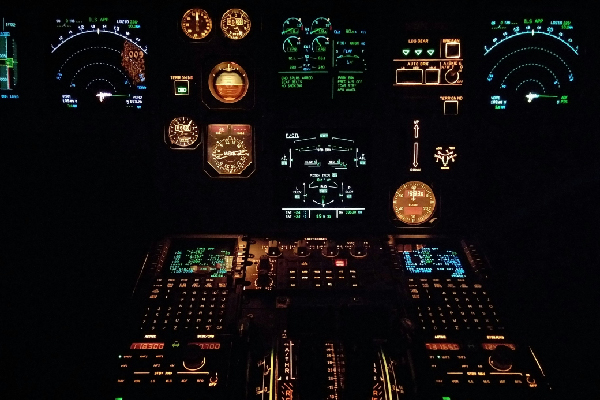

● 驾驶舱照明:仪表板照明亮度可调范围(0.1-50cd/m²),色温 3000K-5000K(避免蓝光影响夜视),无直射眩光(眩光等级≤1 级);按键 / 指示灯发光强度均匀,颜色符合国际标准(如红色警示、绿色正常),确保快速识别。
● 客舱照明(航空):亮度渐变范围(0.5-100cd/m²),支持日出 / 日落模拟(色温 2700K-6500K 自动切换),减少乘客时差不适;应急照明在断电后≥90 分钟内保持亮度≥10cd/m²,指引疏散路线。
● 外部标识照明:航行灯(红、绿、白三色)发光强度符合 ICAO 标准(≥1000cd),角度可见性≥110°,确保远距离识别;防撞灯闪烁频率(40-60 次 / 分钟),穿透雾、雨能力强(在能见度 1km 时可见距离≥5km)。
● 极端环境耐受性:照明组件在 - 60℃~80℃、低气压环境下无灯丝熔断或 LED 失效,抗振动(20-2000Hz)、抗冲击(1000G 加速度),保障长期稳定工作。
